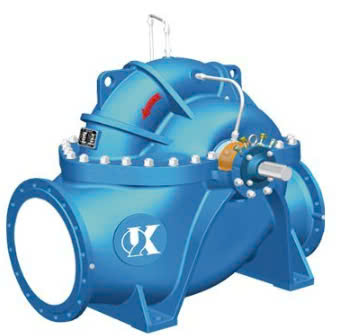

KQSN - X Model Single-Stage Double-Suction Centrifugal Pump
KQSN - X Model Single-Stage Double-Suction Centrifugal Pump
This series of products fully adopts excellent hydraulic models, and at the same time improves operational reliability and overall performance by optimizing the overall structure.The rotor has good rigidity, small moment of inertia, small starting current and small impact on the electrical network; the shape and size are optimized, the base load is small and the installation space is saved;The disassembly and assembly structure of the bearing components facilitates on-site maintenance and avoids bearing damage caused by excessive heating, resulting in unstable pump operation.This series of products has parameter planning performance based on market demand over the years, and is matched with a variety of shell and impeller models to be more suitable for a variety of on-site parameter requirements, ensuring efficient and reliable operation.
- Main Parts Material Selection List
- Model Description
- Structure Description
- Rotation Direction Determination
- KQSN-X double Suction Pump Interface Diagram
Part Name | Material grades and combinations | |||||
A | B | C | D | E | F | |
Pump body | HT250 | QT450-10
QT500-7 |
ZG230-450
ZG270-500 |
12% chromium steel | Oritic stainless steel | 2205/2507 |
pump cover | HT250 | QT450-10
QT500-7 |
ZG230-450
ZG270-500 |
12% chromium steel | Oritic stainless steel | 2205/2507 |
impeller | HT250
ZG230-450 ZG20Cr13 |
QT500-7
QT600-3 ZG20Cr13 |
ZG270-500
ZG20Cr13 |
12% chromium steel | Oritic stainless steel | 2205/2507 |
axis | 40Cr | 2205 | 2205 | 2205 | 2205 | 2205 |
sealing ring | HT200
HT250/ ZCuSn10P1 |
QT450-10
QT500-7 HT250/HT200 ZCSn10P1u |
QT500-7
HT250/HT200 ZCSn10P1u |
12% chromium steel | ZCuSn10P1
Oritic stainless steel |
316L/317L |
packing bushing | 20Cr13 | QT500-7
HT250 20Cr13 |
QT500-7
HT250 20Cr13 |
20Cr13 | Oritic stainless steel | 316L/317L |
throat bushing | HT200/
HT250 |
QT450-10
HT250 HT200 |
QT600-3
HT250 HT200 |
12% chromium steel | ZCuSn10P1
Oritic stainless steel |
316L/317L |
Impeller nut | 45/20Cr13 | 45/20Cr13 | 45/20Cr13 | 20Cr13 | Oritic stainless steel | 2205 |
Mechanical seal gland | HT200
HT250 |
HT250 | Q235/HT250 | ZG230-450
Q235 |
304 | 2205 |
Packing gland | HT200
HT250 |
HT250 | Q235/HT250 | ZG230-450
Q235 |
304 | 2205 |
button | 45 | 45 | 45 | 20Cr13 | 12Cr13
20Cr13 |
Hard-treated duplex steel |
Mechanical seal positioning sleeve | 20Cr13 | 20Cr13 | 20Cr13 | 20Cr13 | 0C17Ni4Cu4Nb
20Cr13 |
2205 |
Note: Material combination A is a standard product configuration. For special media, the material of the flow parts needs to be reasonably selected according to the situation.
