Van Bướm Tay Gạt Inox

Tùng lâm một trong những doanh nghiệp có kinh nghiệm kinh doanh trong lĩnh vực van và vòng bi công nghiệp, chất lượng cao được sản xuất theo tiêu chuẩn ISO 9001:2000, đạt chuẩn DIN, BS, JIS...,đã và đang được sử dụng cho các dự án xây dựng và các công ty cấp nước trên toàn quốc. Với kho hàng lớn luôn sẵn sàng phục vụ nhu cầu của quý khách.

 Đơn vị đang cung cấp Van Bướm Inox Tay Gạt mang thương hiệu JOEUN Hàn Quốc với đầy đủ giấy tờ chứng chỉ đi kèm. Tùng Lâm cam kết mang đến chất lượng sản phẩm và dịch vụ tốt nhất , với giá thành hợp lý.

1. Van bướm tay gạt inox.

Là dòng van bướm bằng inox điều khiển bằng tay, trong đó bộ phận chuyển động là tay gạt. Hệ thống truyền gạt điều khiển của van bao gồm tay gạt điều khiển, trục van, đĩa van (cánh van) và một số bộ phận khác như: đĩa hãm, ốc vít. Hai đầu của trục van được nối cố định với tay gạt điều khiển và đĩa van. Trục van có thể quay 1 góc 90 độ so với thân van dẫn động khiến đĩa van chuyển động đóng mở van.

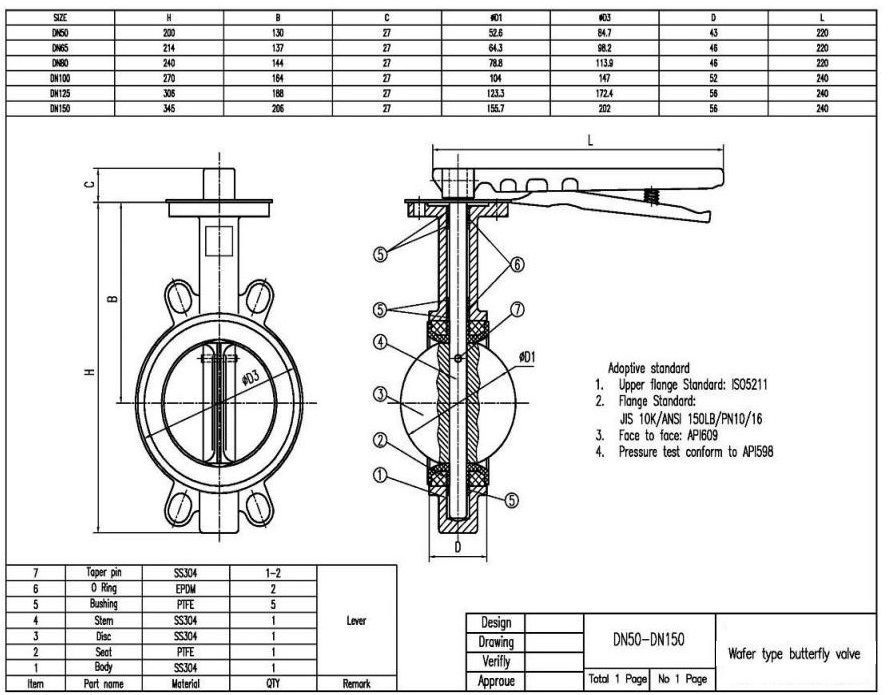

2.Cấu tạo của van bướm.

Van bướm bao gồm các bộ phận chính như sau:

a. Thân van

Thân van bướm là một vòng kim loại, inox, gang hoặc nhựa được đúc liền để có các lỗ bắt bulong vào mặt bích định vị vị trí van trên đường ống

b. Đĩa van

Hay còn được gọi là cánh bướm: Cánh van bướm thường được làm bằng gang, gang dẻo, thép, inox, nhựa, đĩa van có thể định vị ở các góc mở khác nhau điều này giúp van bướm có thể điều tiết được chất lưu trong đường ống.

c. Bộ phận làm kín

Bộ phận làm kín hay còn gọi là gioăng làm kín, có thể bằng cao su, PDFE, TEFLON. Bộ phận tay gạt :là bộ phận dùng để tác động lên van tạo ra góc mở khác nhau hay tạo ra trạng thái đóng hoặc mở hoàn toàn.

Ngoài ra chúng ta còn có các bộ phận khác như trục van, bánh răng định vị, bulong...

3. Nguyên lý làm việc của van bướm tay gạt inox.

Đặt van bướm ở vị rí 1/4 trước khi lắp đặt để tránh làm biến dạng miếng đệm do siết quá chặt, làm kẹt và rò rỉ

- Đường kính của 2 đường ống phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van

- Cần phải có một khoảng cách mặt bich vừa đủ để lắp van để không làm hư hại miếng đệm.

- Xiết chặt các ốc, vít từ từ theo mặt phẳng;

- Không sử dụng miếng đệm giữa mặt bích và van;

- Kích thước mặt bích phải đồng nhất kích thước van;

- Không được hàn mặt bích gần Van Bướm đã được lắp đặt;

- Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang;

4. Thông số kỹ thuật.

- Loại van: van điều khiển bằng tay gạt;

- Kích cỡ:DN50 - DN300;

- chất liệu chế tạo: toàn thân inox, gioăng làm kín teflon;

- Kiểu kết nối : wafer

- Áp lực làm việc: MAX PN16

- Nhiệt độ làm việc: MAX 220 độ C

- Môi trường làm việc : Nước, nước thải, dầu, hóa chất  có nồng độ không quá 10%

- Hãng sản xuất :JOEUN...

- Xuất xứ : Hàn Quốc, Đài Loan ,Trung Quốc

- Bảo hành :12 tháng

Với các thông tin trên mà chúng tôi cung cấp, mong rằng giúp được mọi người biết thêm được thông tin về sản phẩm van của chúng tôi, hiểu và chọn ra được sản phẩm phù hợp đáp ứng được nhu cầu ứng dụng.

 Tùng Lâm đang nhập khẩu số lượng lớn van thương hiệu uy tín.

- Sẵn sàng đáp ứng mọi nhu cầu khắt khe của khách hàng;

- Hàng luôn sẵn có và đảm bảo;

- Bảo hành 12 tháng theo cơ chế 1 đổi 1;

- Đảm bảo hàng chính hãng có đầy đủ chứng từ xuất sứ, chất lượng CO,CQ;

- Giao hàng nhanh;

- Thanh toán linh động;

Bạn cần tư vấn những thông tin gì về van hay các loại van công nghiệp khác hãy liên hệ tới công ty TNHH Tùng Lâm để được giải đáp mọi thắc mắc và báo giá tốt nhất, mua hàng chính hãng giá rẻ cùng với các dịch vụ ưu đãi.

******************************************************************************************************
